UNS S17400(AISI 630)沉淀硬化不銹鋼化學成分
發(fā)布時間：2021-04-21
UNS S17400(AISI 630)馬氏體沉淀硬化不銹鋼是一種鉻鎳銅沉淀硬化不銹鋼，用于要求高強度和硬度以及中等耐腐蝕性的應用場合。高強度保持在大約600℉ (316℃)。這種合金有些標準規(guī)范里的指定牌號為630。
UNS S17400(AISI 630)合金在退火條件下具有馬氏體結構，通過低溫處理進一步強化，使合金中析出含銅相。與沉淀硬化家族中的許多合金相比，S17400合金只需要簡單一步法沉淀硬化熱處理，在900℉ (482℃)到1150℉(621℃)的溫度范圍內(nèi)，根據(jù)所需的強度和韌性的組合，進行一步法。這種一步熱處理可獲得多種性能。在900℉ (482℃)范圍內(nèi)的熱處理產(chǎn)生最高強度，盡管略低于合金如S17700或S15700。后者的沉淀硬化不銹鋼一般需要更多的步驟來完成熱處理。
UNS S17400(AISI 630)應用領域：
海上平臺、直升機甲板等平臺
食品加工
紙漿和造紙工業(yè)
航空航天(飛機和燃氣輪機葉片)
機械零部件
核反應堆
油氣工業(yè)
化學加工組件
一般金屬加工行業(yè)

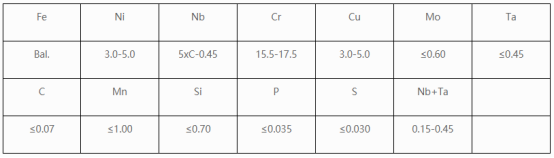

UNS S17400(AISI 630)化學成分如下圖：
UNS S17400(AISI 630)物理性能如下：
熔點：1400-1440℃
比熱：502J/(kg)
剪切模量：77.4 GPa 11200 ksi
泊松比：0.27-0.30(公制) 0.27-0.30(英制)
UNS S17400(AISI 630)機械性能如下：

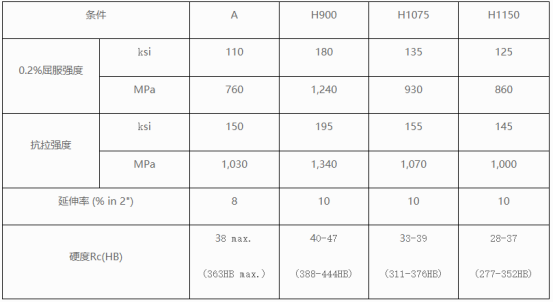

在900℉(482℃) 到1150℉(621℃) 的熱處理范圍內(nèi)，室溫拉伸性能可以有很大的變化。下面所示的值是典型的室溫特性，可用于各種沉淀硬化熱處理以及1950℉(1066℃)溶液退火熱處理。
